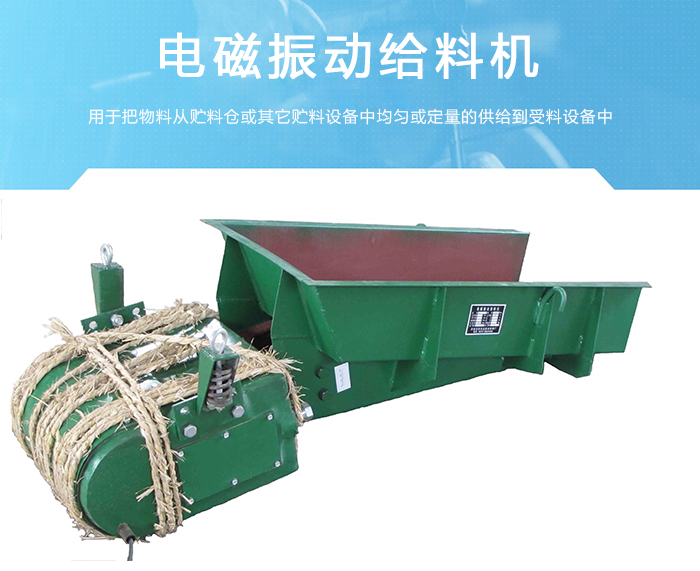

產品簡介

電磁振動給料機用于把物料從貯料倉或其它貯料設備中均勻或定量的供給到受料設備中，是實行流水作業自動化的必備設備。

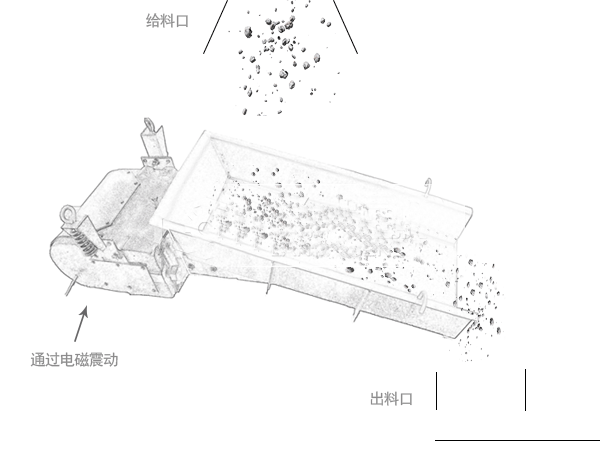

電磁振動給料機工作原理

電磁振動給料機是一個較為完整的雙質點定向強迫振動的彈性系統， 整個系統工作在低臨界共振狀態，主要利用電磁激振器驅動槽體以一定的傾角做往復振動，使物料沿槽移動。

電磁振動給料機技術參數

類型	型號	生產率(t/h)		給料粒度mm	雙振幅mm	電壓(V)	電流(A)		功率(Kw)	配套控制箱
		水平	-10度				工作電流	表示電流
基本型	GZ1	5	7	50	1.75	220	1.34	1	0.06	XKZ-5G2
	GZ2	10	14	50			3.0	2.3	0.15
	GZ3	25	35	75			4.58	3.8	0.2
	GZ4	50	70	100			8.4	7	0.45	XKZ-20G2
	GZ5	100	140	150			12.7	10.6	0.65
	GZ6	150	210	200	1.5	380	16.4	13.3	1.2	XKZ-20G3
	GZ7	250	350	250			24.6	20	3
	GZ8	400	560	300			39.4	32	4
	GZ9	600	840	350			47.6	38.6	5.5	XKZ-200G3
	GZ10	750	1050	500			39.4*2	32*2	4*2	XKZS-200G3
	GZ11	1000	1400	500			47.6*2	38.6*2	5.5*2
上振型	GZ3S	25	35	75	1.75	220	4.58	3.8	0.2	XKZ-5G2
	GZ4S	50	70	100			8.4	7	0.45	XKZ-20G2
	GZ5S	100	140	150			12.7	10.6	0.65
	GZ6S	150	210	200	1.5	380	16.4	13.3	1.5	XKZ-20G3
	GZ7S	250	350	250			24.6	0	3	XKZ-100G3
	GZ8S	400	560	300			39.4	32	4
封閉型	GZ1F	4	5.6	40	1.75	220	1.34	1	0.06	XKZ-5G2
	GZ2F	8	11.2	40			3	2.3	0.15
	GZ3F	20	28	60			4.58	3.8	0.2
	GZ4F	40	56	60			8.4	7	0.45	XKZ-20G2
	GZ5F	80	112	80			12.7	10.6	0.65
	GZ6F	120	168	80	1.5	380	16.4	13.3	1.5	XKZ-20G3
輕槽型	GZ5Q	100	140	200	1.5	220	12.7	10.6	0.65	XKZ-20G2
	GZ6Q	150	210	250		380	16.4	13.3	1.5	XKZ-20G3
	GZ7Q	250	350	300			24.6	20	3	XKZ-100G3
	GZ8Q	400	560	350			39.4	32	4	XKZ-100G3
平槽型	GZ5P	50	70	100	1.5	220	12.7	10.6	0.65	XKZ-20G2
	GZ7P	75	105			380	16.4	13.3	1.5	XKZ-20G3
	GZ7P	158	175				24.6	20	3	XKZ-100G3
寬槽型	GZ5K1		240	100	1.5	220	12.7*2	10.6*2	0.65*2	XKZ-20G2
	GZ5K2		240
	GZ5K3		270
	GZ5K4		300
圓管型	GZ1G	2		50	1.75	220	1.34	1	0.06	XKZ-5G2
	GZ2G	4		50			3.0	2.3	0.15	XKZ-5G2
	GZ3G	10		60			4.58	3.8	0.2	XKZ-5G2
	GZ4G	20		70			8.4	7	0.45	XKZ-20G2
	GZ5G	40		80			12.7	10.6	0.65	XKZ-20G2
特大型	GZ11-T		100物料為煤比重0.85	300	1.5	380	47.6*2	38.6*2	5.5*2	SZK.00

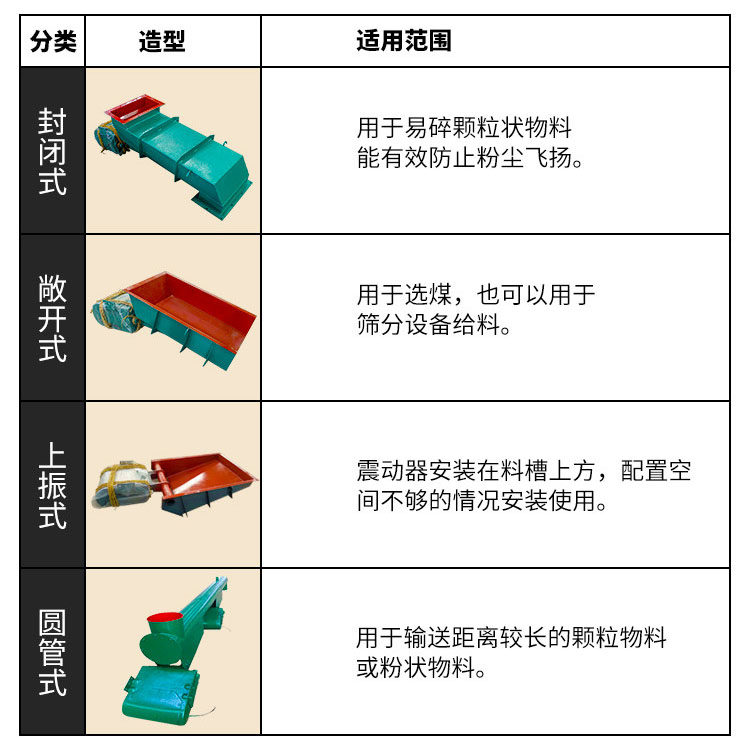

電磁振動給料機分類

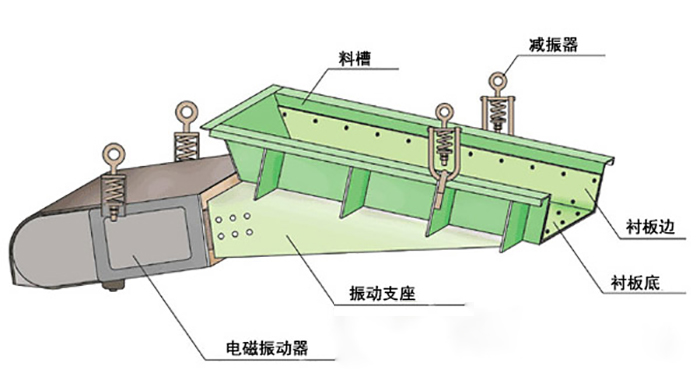

產品結構

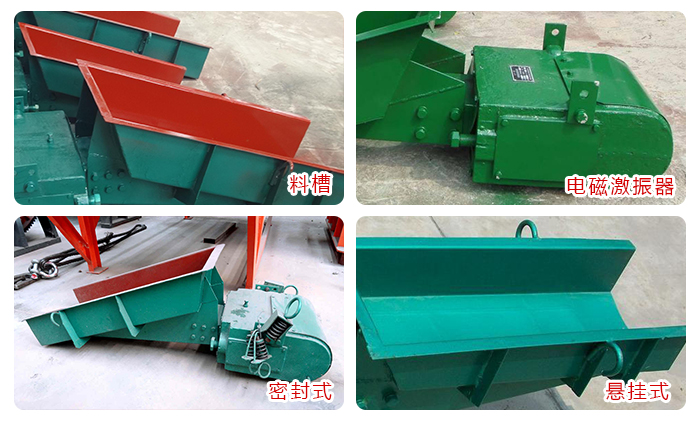

結構主要包括料槽、電磁激振器、減振器等。分敞開型和封閉型兩種。根據安裝方式可分懸掛式和臺式等幾種。

產品特點

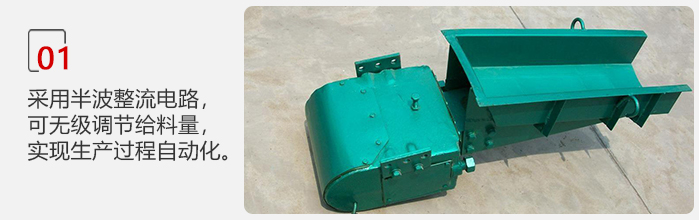

1）電磁振動給料機電氣控制采用半波整流電路，可無級調節給料量，可用于自動控制的生產流程中，實現生產過程自動化。

2）無轉動零部件，不需潤滑，結構簡單，維修方便。

3）電磁振動給料機物料是微拋運動，料槽磨損小。

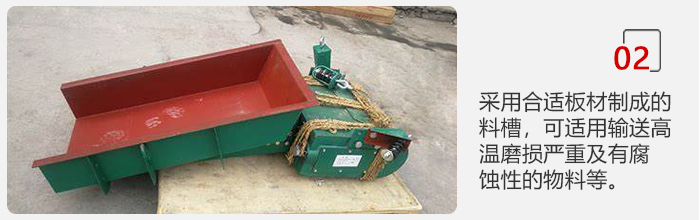

4）電磁振動給料機可采用合適板材制成的料槽，可適用輸送高溫磨損嚴重及有腐蝕性的物料等。

適用范圍

用于塊狀、顆粒狀或粉狀物料的定量或連續的供給。廣泛應用于礦山、冶金、煤炭、電力、化工、食品、玻璃、耐火材料等行業。

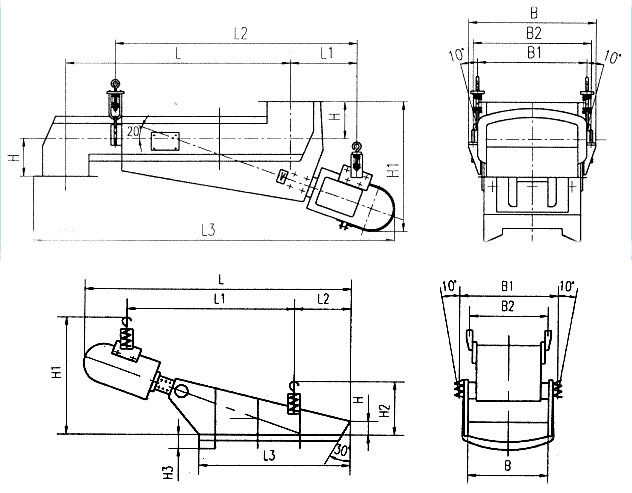

電磁振動給料機安裝

（1）電磁振動給料機一般采用懸掛式安裝，吊桿應安裝在具有足夠剛性的結構上， 為了減少電磁振動給料機的橫向擺動， 懸掛吊桿應向外張開 10°左右布置。對于大型給料機， 為了維修和更換料槽方便，還應設置移動滑架。

（2）電磁振動給料機應整體安裝，一般不允許拆卸，也不允許在機器上固結任何剛性附件。安裝時應給設備周圍留有一定的活動空間，避免工作時與其他設備碰撞，一般長度方向的空間小為 50 mm，寬度方向為 25 mm。

（3）電磁振動給料機槽體可以水平安裝，也可以傾斜安裝，其給料能力與下傾角度成正比，但下傾角過大容易引起物料自流，難以保證給料精度。因此應根據物料的性質來確定是向上傾斜、向下傾斜，還是水平放置。

（4）安裝后給料機橫向應處于水平狀態，避免給料機工作時物料向一側偏移，并保證所有緊固螺栓牢固緊。
